AÇO INOX 316 Permutador de placas - ZME
O permutador ZME é constituído por um conjunto de placas em aço inox AISI 316L com relevo pronunciado e orifícios para a passagem e circulação dos fluidos entre os quais se vai verificar a transferência térmica.
O conjunto de placas situa-se entre um bastidor e uma placa de pressão que são comprimidas, mediante pernos de aperto.
Cada placa leva uma junta para selar os canais e dirigir o fluido entre as placas alternadamente.
O número de placas é determinado em função dos caudais, propriedades físicas dos fluidos, perdas de carga e programa de temperaturas requeridas.
O desenho em relevo das placas facilita a formação de turbulências e suportam a pressão diferencial que se produz.
As conexões de entrada e saída dos fluidos situam-se na placa bastidor.
Disponível de 7 até 39 placas.
Ficha técnica do produto| Código | Modelo | Preço (s/IVA) | Disponibilidade | Comprar |
|---|---|---|---|---|
| 1802-0126 | Permutador de Placas ZME 7 | Entrar no My Zantia | ||
| 1802-0127 | Permutador de Placas ZME 9 | Entrar no My Zantia | ||
| 1802-0128 | Permutador de Placas ZME 11 | Entrar no My Zantia | ||
| 1802-0129 | Permutador de Placas ZME 13 | Entrar no My Zantia | ||
| 1802-0130 | Permutador de Placas ZME 15 | Entrar no My Zantia | ||
| 1802-0131 | Permutador de Placas ZME 17 | Entrar no My Zantia | ||
| 1802-0132 | Permutador de Placas ZME 19 | Entrar no My Zantia | ||
| 1802-0133 | Permutador de Placas ZME 21 | Entrar no My Zantia | ||
| 1802-0134 | Permutador de Placas ZME 23 | Entrar no My Zantia | ||
| 1802-0135 | Permutador de Placas ZME 25 | Entrar no My Zantia | ||
| 1802-0136 | Permutador de Placas ZME 27 | Entrar no My Zantia | ||
| 1802-0137 | Permutador de Placas ZME 29 | Entrar no My Zantia | ||
| 1802-0138 | Permutador de Placas ZME 31 | Entrar no My Zantia | ||
| 1802-0139 | Permutador de Placas ZME 33 | Entrar no My Zantia | ||
| 1802-0140 | Permutador de Placas ZME 35 | Entrar no My Zantia | ||
| 1802-0141 | Permutador de Placas ZME 37 | Entrar no My Zantia | ||
| 1802-0142 | Permutador de Placas ZME 39 | Entrar no My Zantia |
Principais Características
> Bastidor em aço com pintura epoxy;
> Ligações em aço inoxidável AISI 316L;
> Placas em aço inoxidável AISI 316L;
> Juntas em nitrilo (NBR).

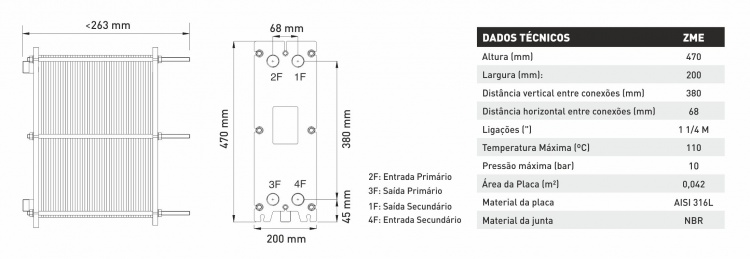

Especificações Técnicas
Peças de Assistência
| Código | Modelo | Preço (s/IVA) | Disponibilidade | Comprar |
|---|---|---|---|---|
| 1802-0354 | Junta NBR ZM3 | Entrar no My Zantia |
