TITÂNIO Permutador de Placas- ZM3-Ti

O permutador de placas ZM3-Ti é constituído por um conjunto de placas em titânio com relevo pronunciado e orifícios para a passagem e circulação dos fluidos entre os quais se vai verificar a transferência térmica. O conjunto de placas situa-se entre um bastidor e uma placa de pressão que são comprimidas, mediante pernos de aperto. Cada placa leva uma junta para selar os canais e dirigir o fluido entre as placas alternadamente. O número de placas é determinado em função dos caudais, propriedades físicas dos fluidos, perdas de carga e programa de temperaturas requeridas.
O desenho em relevo das placas facilita a formação de turbulências e suportam a pressão diferencial que se produz. As conexões de entrada e saída dos fluidos situam-se na placa bastidor.



Ficha técnica do produto
Código Modelo Preço (s/IVA) Disponibilidade Comprar
1802-0512 Permutador de Placas TI ZM3-7
1802-0513 Permutador de Placas TI ZM3-9
1802-0514 Permutador de Placas TI ZM3-11
1802-0515 Permutador de Placas TI ZM3-13
1802-0516 Permutador de Placas TI ZM3-15
1802-0517 Permutador de Placas TI ZM3-17
1802-0518 Permutador de Placas TI ZM3-19
1802-0519 Permutador de Placas TI ZM3-21
1802-0520 Permutador de Placas TI ZM3-23
1802-0521 Permutador de Placas TI ZM3-25
1802-0522 Permutador de Placas TI ZM3-27
1802-0523 Permutador de Placas TI ZM3-29
1802-0524 Permutador de Placas TI ZM3-31
1802-0525 Permutador de Placas TI ZM3-33
1802-0526 Permutador de Placas TI ZM3-35
1802-0527 Permutador de Placas TI ZM3-37
1802-0528 Permutador de Placas TI ZM3-39

Principais Características


• Bastidor em aço com pintura epoxy;
• Ligações em aço inoxidável AISI 316L (primário) e em Polímero (secundário);
• Placas em Titânio;
• Juntas em nitrilo (NBR).

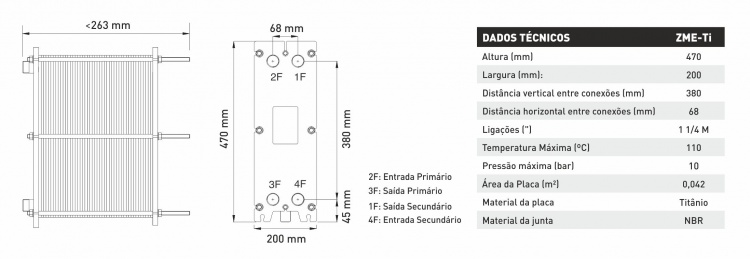

Especificações Técnicas


Peças de Assistência


Código Modelo Preço (s/IVA) Disponibilidade Comprar
1802-0343 Placa Intermedia ZM3-Ti H + Junta EPDM
