Kit's Schimbător de căldură ZME
Schimbătorul de căldură ZME este format dintr-un set de plăci din oțel inoxidabil AISI 316L cu găuri pentru trecerea și circulația fluidelor de transfer termic.
Setul de plăci se află între o cutie și o placă de presiune care sunt comprimate prin intermediul unor bolțuri de strângere. Fiecare placă este echipată cu o lipire pentru a sigila canalele și a dirija lichidul între plăci într-un mod alternat. Numărul de placi este determinat de fluxuri, proprietăți fizice ale fluidelor, pierderea de presiune și temperatură.
Designul plăcilor permite crearea de turbulențe și susține presiunea diferențială produsa.
Conexiunile de intrare și ieșire pentru fluide sunt situate în placa de cutie.
Disponibil de la 7 până la 49 plăci.
| Código | Modelo | Preço (s/IVA) | Disponibilidade | Comprar |
|---|---|---|---|---|
| 1802-0142 | ZME 39 Heat Exchanger | Entrar no My Zantia | ||
| 1802-0145 | ZME 45 Heat Exchanger | Entrar no My Zantia | ||
| 1802-0146 | ZME 47 Heat Exchanger | Entrar no My Zantia | ||
| 1802-0147 | ZME 49 Heat Exchanger | Entrar no My Zantia | ||
| 1802-0127 | ZME 9 Heat Exchanger | Entrar no My Zantia | ||
| 1802-0128 | ZME 11 Heat Exchanger | Entrar no My Zantia | ||
| 1802-0129 | ZME 13 Heat Exchanger | Entrar no My Zantia | ||
| 1802-0130 | ZME 15 Heat Exchanger | Entrar no My Zantia | ||
| 1802-0131 | ZME 17 Heat Exchanger | Entrar no My Zantia | ||
| 1802-0132 | ZME 19 Heat Exchanger | Entrar no My Zantia | ||
| 1802-0133 | ZME 21 Heat Exchanger | Entrar no My Zantia | ||
| 1802-0134 | ZME 23 Heat Exchanger | Entrar no My Zantia | ||
| 1802-0135 | ZME 25 Heat Exchanger | Entrar no My Zantia | ||
| 1802-0136 | ZME 27 Heat Exchanger | Entrar no My Zantia | ||
| 1802-0137 | ZME 29 Heat Exchanger | Entrar no My Zantia | ||
| 1802-0138 | ZME 31 Heat Exchanger | Entrar no My Zantia | ||
| 1802-0139 | ZME 33 Heat Exchanger | Entrar no My Zantia | ||
| 1802-0140 | ZME 35 Heat Exchanger | Entrar no My Zantia | ||
| 1802-0141 | ZME 37 Heat Exchanger | Entrar no My Zantia | ||
| 1802-0143 | ZME 41 Heat Exchanger | Entrar no My Zantia | ||
| 1802-0144 | ZME 43 Heat Exchanger | Entrar no My Zantia | ||
| 1802-0126 | ZME 7 Heat Exchanger | Entrar no My Zantia |
Principais Características
• Cutie din oțel cu vopsea epoxidica;
• Conexiuni din oțel inoxidabil AISI 316L;
• Placi din oțel inoxidabil AISI 316L;
• Lipiri în nitril (BNR).
Especificações Técnicas

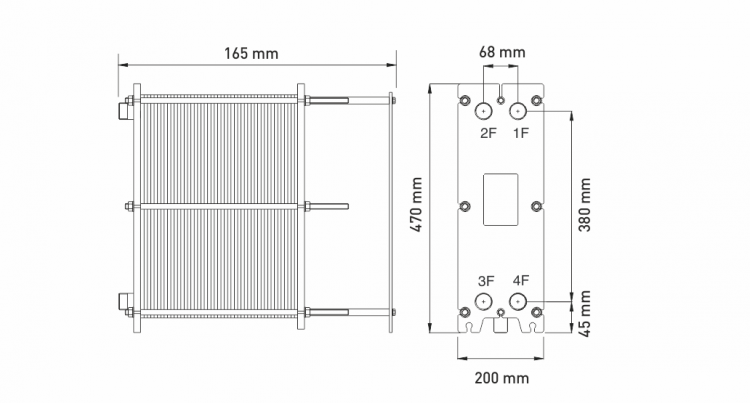

| Technical data | ZME |
|---|---|
| Height, H (mm): | 470 |
| Width, W (mm): | 200 |
| Vertical distance between connections VC (mm): | 380 |
| Horizontal distance between connections HC (mm): | 68 |
| Diameter of pipes ("): | 1 1/4 |
| Maximum Temperature (ºC): | 110 |
| Maximum Pressure (bar): | 10 |
| Drainage: | parallel |
| Plate material: | AISI 316L |
| Seam material: | NBR |
