AÇO INOX 316 Permutador placas brasado PSB 16-18
Construído em aço inox AISI316L.
A superfície de permuta de calor é composta por finas placas metálicas corrugadas, sobrepostas, formando uma pilha.
Por entre essas placas formam-se canais e as aberturas dos cantos estão dispostas de forma a permitir que os dois fluidos circulem por canais alternados, sempre em fluxo contra-corrente.
Os fluidos são mantidos na unidade por uma vedação brasada em todo o perímetro das placas.
Os pontos de contacto das placas também são brasados para suportar a pressão dos fluidos envolvidos.
O conjunto de placas é protegido por chapas de cobertura, onde se localizam as ligações hidráulicas.
Isolamento fornecido em separado.
Elementos necessários para dimensionamento: caudais ou carga térmica necessária, programa de temperatura, propriedades físicas dos líquidos envolvidos, pressão de funcionamento desejada e máxima perda de carga permitida.
Ficha técnica do produto| Código | Modelo | Preço (s/IVA) | Disponibilidade | Comprar |
|---|---|---|---|---|
| 1803-0102 | Permutador Brasado PSB 16-13 | Entrar no My Zantia | ||
| 1803-0104 | Permutador Brasado PSB 16-25 | Entrar no My Zantia | ||
| 1803-0201 | Permutador Brasado PSB 18-15 | Entrar no My Zantia | ||
| 1800-9901 | Isolamento Termico EPP Negro p/ PSB 16 (9-13-17) | Entrar no My Zantia | ||
| 1800-9902 | Isolamento Termico EPP Negro p/ PSB 16 (25-35) | Entrar no My Zantia | ||
| 1800-9903 | Isolamento Termico EPP Negro p/ PSB 18 (15-23-29) | Entrar no My Zantia |
Principais Características
> Chapas de proteção em aço inox AISI 316L;
> Ligações aço inox AISI 316L;
> Placas aço inox AISI 316L;
> Brasagem executada em cobre.
Especificações Técnicas
| Dados técnicos | PSB - 16 | PSB - 18 |
|---|---|---|
| Temperatura Máxima / Minima (ºC): | 225/-196 | 225/-50 |
| Pressão Máxima (bar): | 32 | 30 |
| Volume / Canal (S3-S4/S1-S2) litros: | 0,0232 | 0,039 |
| Caudal Máximo (S3-S4/S1-S2) m³/h: | 3,6 | 4,6 |

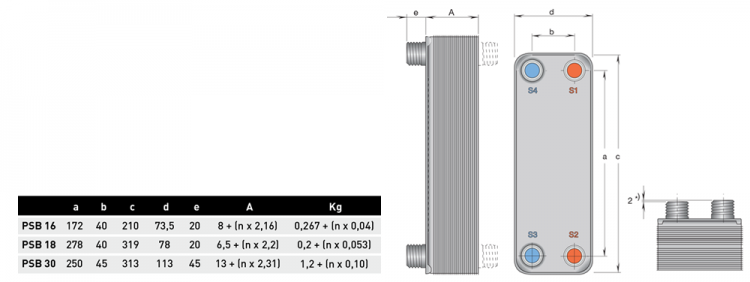

| Altura c (mm): | 210 | 319 |
| Largura d (mm): | 73,5 | 78 |
| Distância vertical entre conexões d (mm): | 172 | 278 |
| Distância hotizontal entre conexões b (mm): | 40 | 40 |
| Espessura do permutador a (mm): | (n x 2,16) 8 | (n x 2,2) 6,5 |
| Peso (kg): | (n x 0,04) 0,267 | (n x 0,053) 0,2 |
| Ligações {S3-S4/S1-S2}: | 3/4" | 3/4" |
| Material da Placa: | AISI 316 | AISI 316 |
| Material da conexões: | AISI 316 | AISI 316 |
| Material da brasagem: | Cobre | Cobre |
