Chão Caldeira a gás de chão SIENA

Caldeira de chão SIENA de alta potência, tecnologia de condensação, baixas emissões de NOx, para aquecimento central.

Disponível em gás natural.

Afinação para GPL



Ficha técnica do produto
Código Modelo Preço (s/IVA) Disponibilidade Comprar
0106-0805 Caldeira Chao SIENA 200Kw GN)
0106-0806 Caldeira Chao SIENA 270Kw (GN)
0106-0807 Caldeira Chao SIENA 340Kw (GN)
0106-0808 Caldeira Chao SIENA 410Kw (GN)
0106-0809 Caldeira Chao SIENA 480Kw (GN)
0106-0810 Caldeira Chao SIENA 550Kw (GN)

Principais Características


> Condensação;
> Modulação integral;
> Permutador em liga Al-Si-Mg;
> Queimador de pré-mistura;
> Emissões NOx < 20 ppm (classe 5);
> Alta eficiência ( > a 107 %);
> Ligação em cascata (até 8 800 kW);
> Circulador não incluido.

Especificações Técnicas


Tipo de Caldeira Siena 200 Siena 270 Siena 340 Siena 410 Siena 480 Siena 550
Nº de Elementos 4 5 6 7 8 9
Máx. Potência de saída(80/60°C)[KW] 214 285 356 429 498 570
Mín. Potência de saída(80/60°C)[KW] 23 31 39 44 55 62
Máx. Potência de saída(50/30°C)[KW] 230 305 380 455 530 605
Mín. Potência de saída(50/30°C)[KW] 26 35 43 49 61 69
Eficiência em Carga mínima (50/30°C) [%] 97.3 97.4 97.4 97.2 97.4 97.4
Eficiência em Carga máxima (80/60°C) [%] 108.8 108.6 108.6 108.5 108.6 108.6
Classe de NOX 6 6 6 6 6 6
Temperatura máxima aquecimento[°C] 80 80 80 80 80 80
Temperatura máxima A.Q.S [°C] 65 65 65 65 65 65
Pressão de gás de combustão em Carga total (Pa) 190 200 230 180 220 250
Pressão da água (Mín-máx)[bar] 1-6 1-6 1-6 1-6 1-6 1-6
Resistência da água(mbar) 210 200 210 230 220 250
Energia elétrica [Volts/Hz] 230/50 230/50 230/50 230/50 230/50 230/50
Nível de Proteção [IP] IPX4D IPX4D IPX4D IPX4D IPX4D IPX4D
Consumo de Energia [w] 320 390 460 550 700 850
Diâmetros de entrada/saída de água [inch] 2" 2" 2,5" 2,5" 3" 3"
Diâmetros de entrada de gás [inch] 1-1/4" 1-1/2" 1-1/2" 2" 2" 2"
Circulador Compatível Wilo-Yonos Maxo 40/0.5-12 Wilo-Yonos Maxo 40/0.5-12 Wilo-Yonos Maxo 40/0.5-12 Yonos MAXO 50/0.5-12 Yonos MAXO 50/0.5-12 Yonos MAXO 50/0.5-12
CHAMINÉ
Caudal Máximo Gases Combustão [g/s] 92 118 145 171 198 224
Tipo de Exaustão B23, C63 B23, C63 B23, C63 B23, C63 B23, C63 B23, C63
Diâmetro Chaminé [mm] 160 160 160 200 200 200
Temperatura Gases Combustão [ºC] 30-80 30-80 30-80 30-80 30-80 30-80
Nível Condensação [kg/h] 20 26 32 38 45 54

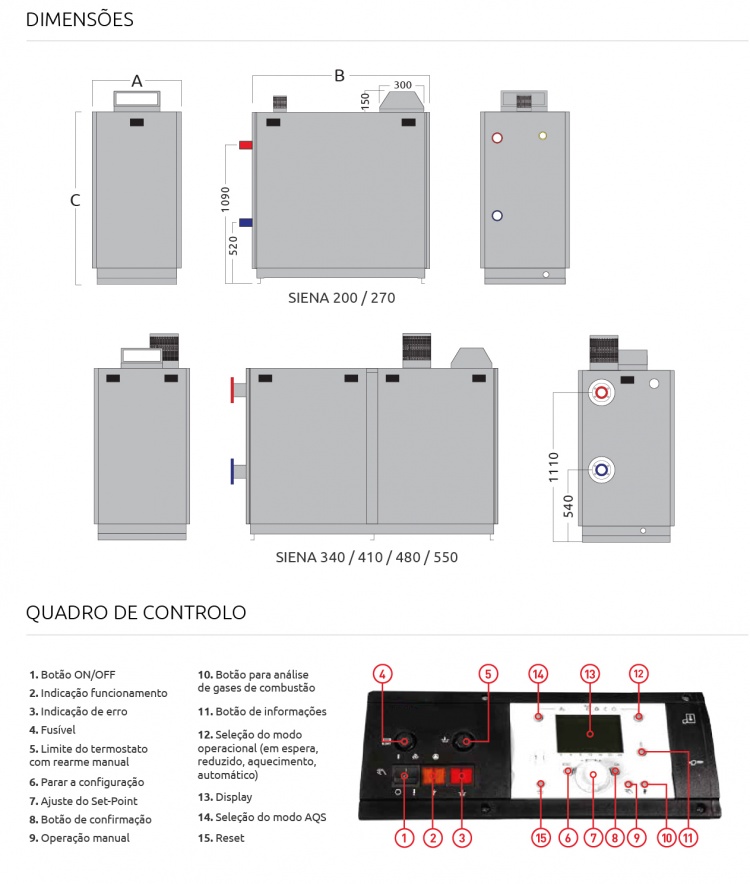

Dimensões e Peso
Saída condensados R3/4" R3/4" R3/4" R3/4" R3/4" R3/4"
Volume de água [L] 18.67 22.96 26.42 32.44 36.90 41.00
Peso Líquido [kg] 195 237 305 358 380 423
A - Largura (mm) 620 620 620 720 720 720
B - Profundidade (mm) 1200 1270 1370 1680 1780 1880
C - Altura(mm) 1270 1270 1270 1270 1270 1270

Peças de Assistência


Código Modelo Preço (s/IVA) Disponibilidade Comprar
07-11003 Placa Electronica LMS14.191
07-OGSP300 Display SIEMENS AVS 37.295
1706-0708 Ventilador EBM RG 128
1706-0709 Cabo de Comunicação AVS82.490
1706-0711 Ventilador EBM NRG 137
1706-0712 Ventilador EBM RG 175
07-11001 Válvula Gás VR 4615 VB 1006B
05-50878 TRANSDUTOR DE PRESSÃO 1/4 CEME
1706-0702 Sonda do corpo NTC roscada QAK36.596
1706-0703 Sonda Temperatura Exterior QAC34
04-10039 Sonda NTC 10K (110ºC) L=2m
1706-0701 Modulo Cascata OCI345.06 OCI345.06
1706-0704 Modulo Extensão Zona AVS75.390
1706-0715 Pressostato de Gás 45900438104
1706-0716 Transformador EBI4 HPM
1706-0717 Elétrodo Ignição Duplo CONDENSACAO
1706-0718 Elétrodo Deteção CONDENSAÇÃ
1706-0719 Sensor do Sifao CONDENSAÇÃO
1706-0720 Junta do Queimador CONDENSAÇÃO
1706-0721 Junta do ventilador CONDENSAÇÃO
07-11002 Junta do Coletor
07-11004 Vidro da Câmara de Combustão
07-11005 O-Ring p/ Válvula de Gás D.33
04-10002 Termostato de segurança 90/100ºC
07-11006 Válvula Gás VR434VA50091000
1706-0722 Permutador 4 Elementos
