AÇO INOX 316 Permutador de Placas - ZME

O permutador ZME é constituído por um conjunto de placas em aço inox AISI 316L com relevo pronunciado e orifícios para a passagem e circulação dos fluidos entre os quais se vai verificar a transferência térmica. O conjunto de placas situa-se entre um bastidor e uma placa de pressão que são comprimidas, mediante pernos de aperto. Cada placa leva uma junta para selar os canais e dirigir o fluido entre as placas alternadamente. O número de placas é determinado em função dos caudais, propriedades físicas dos fluidos, perdas de carga e programa de temperaturas requeridas. O desenho em relevo das placas facilita a formação de turbulências e suportam a pressão diferencial que se produz. As conexões de entrada e saída dos fluidos situam-se na placa bastidor. Disponível de 7 a 39 placas.

Ficha técnica do produto
Código Modelo Preço (s/IVA) Disponibilidade Comprar
1802-0126 Permutador de Placas ZME 7
1802-0127 Permutador de Placas ZME 9
1802-0128 Permutador de Placas ZME 11
1802-0129 Permutador de Placas ZME 13
1802-0130 Permutador de Placas ZME 15
1802-0131 Permutador de Placas ZME 17
1802-0132 Permutador de Placas ZME 19
1802-0133 Permutador de Placas ZME 21
1802-0134 Permutador de Placas ZME 23
1802-0135 Permutador de Placas ZME 25
1802-0136 Permutador de Placas ZME 27
1802-0137 Permutador de Placas ZME 29
1802-0138 Permutador de Placas ZME 31
1802-0139 Permutador de Placas ZME 33
1802-0140 Permutador de Placas ZME 35
1802-0141 Permutador de Placas ZME 37
1802-0142 Permutador de Placas ZME 39

Principais Características


- Bastidor em aço com pintura epoxy;
- Ligações em aço inoxidável AISI 316L;
- Placas em aço inoxidável AISI 316L;
- Juntas em nitrilo (NBR).

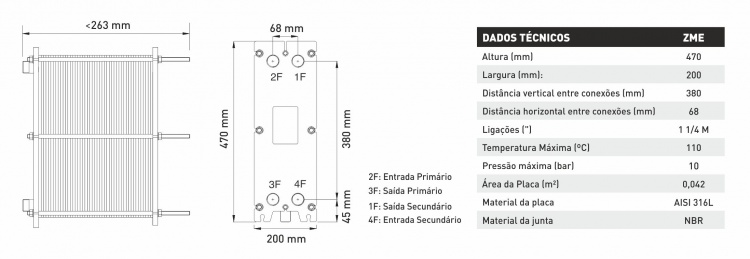

Especificações Técnicas


Peças de Assistência


Código Modelo Preço (s/IVA) Disponibilidade Comprar
1802-0354 Junta NBR ZM3
