AÇO INOX 316 Permutador de Placas - ZM6

O permutador de placas ZM6 é constituído por um conjunto de placas em aço inox AISI 316L com relevo e orifícios para a passagem e circulação dos fluidos entre os quais se vai verificar a transferência térmica. O conjunto de placas situa-se entre um bastidor e uma placa de pressão que são comprimidas, mediante pernos de aperto. Cada placa leva uma junta para selar os canais e dirigir o fluido entre as placas alternadamente. O nº de placas é determinado em função dos caudais, propriedades físicas dos fluidos, perdas de carga e programa de temperaturas requeridas. O desenho em relevo das placas facilita a formação de turbulências e suportam a pressão diferencial que se produz. As conexões de entrada e saída dos fluidos situam-se na placa bastidor. Disponível de 7 a 57 placas.

Ficha técnica do produto
Código Modelo Preço (s/IVA) Disponibilidade Comprar
1802-0430 Permutador de Placas ZM6 - 7
1802-0431 Permutador de Placas ZM6 - 9
1802-0432 Permutador de Placas ZM6 - 11
1802-0433 Permutador de Placas ZM6 - 13
1802-0434 Permutador de Placas ZM6 - 15
1802-0435 Permutador de Placas ZM6 - 17
1802-0436 Permutador de Placas ZM6 - 19
1802-0437 Permutador de Placas ZM6 - 21
1802-0438 Permutador de Placas ZM6 - 23
1802-0439 Permutador de Placas ZM6 - 25
1802-0440 Permutador de Placas ZM6 - 27
1802-0441 Permutador de Placas ZM6 - 29
1802-0442 Permutador de Placas ZM6 - 31
1802-0443 Permutador de Placas ZM6 - 33
1802-0444 Permutador de Placas ZM6 - 35
1802-0445 Permutador de Placas ZM6 - 37
1802-0446 Permutador de Placas ZM6 - 39
1802-0447 Permutador de Placas ZM6 - 41
1802-0448 Permutador de Placas ZM6 - 43
1802-0449 Permutador de Placas ZM6 - 45
1802-0450 Permutador de Placas ZM6 - 47
1802-0451 Permutador de Placas ZM6 - 49
1802-0452 Permutador de Placas ZM6 - 51
1802-0453 Permutador de Placas ZM6 - 53
1802-0454 Permutador de Placas ZM6 - 55
1802-0455 Permutador de Placas ZM6 - 57

Principais Características


- Bastidor em aço com pintura epoxy;
- Ligações em aço inoxidável AISI 316L;
- Placas em aço inoxidável AISI 316L;
- Juntas em nitrilo (NBR).

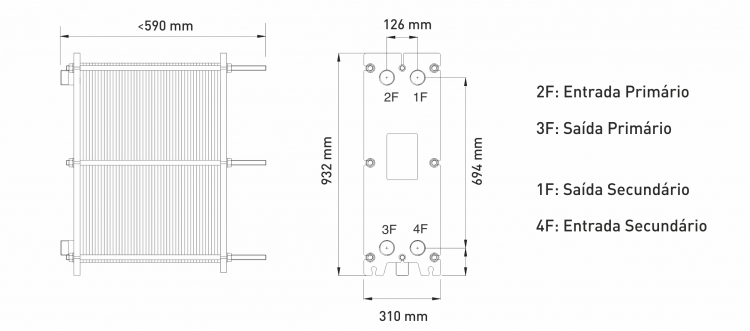

Especificações Técnicas


Dados técnicos ZM6
Altura, H (mm): 932
Largura, W (mm): 310
Distância vertical entre conexões (mm): 694
Distância horizontal entre conexões (mm): 126
Ligações ("): 2
Temperatura Máxima (ºC): 110
Pressão máxima (bar): 10
Área da Placa (m²): 0,14
Material da placa: AISI 316L
Material da junta: NBR

Peças de Assistência


Código Modelo Preço (s/IVA) Disponibilidade Comprar
1802-0350 Placa Intermedia ZM6 K 316 H + Junta NBR
